Трубопровод смазочного масла NVD 26 2/3 ч. 4

Запасные части двигателя NVD 26 2/3 из этого каталога можно приобрести со склада или заказать, связавшись с нами любым удобным способом (см. "Контакты")

Поз. Чертёж Количество Наименование Масса детали, кг
72 552-41002 1 Угольник Пр.дв. 1,о6
73 59698318 * 1 Гайка накидная А-М 12x1,5 TGL 16412 9 S 25 К о,о3
74 59698609 * 1 Ниппель В-М 12 TGL 16412 9 S 25 К o,ol
75 572-41038 1 Регулятор температуры охладителя 7,3о
76 40874705 * 2 Болт с шестигранной головкой М 1ох4о TGL 0-931 8 G о,о3
77 572-41039 1 Держатель для регулятора температуры охладителя 2,18
78 41114708 * 2 Шпилька ВМ 1ох30 TGL о-939 5 S о,о2
79 572-41040 1 Фланец сварной о,41
572-41041 1 Патрубок сварной о,27
81 45549506 * 1 Втулка шариковая L 3/6-А TGL 8278 5 S/6 S o,ol
82 45578307 * 1 Патрубок приварной L 6-o9 TGL 39о9 St 38u-2/St 42-3 o,ol
83 572-41042 1 Кольцо о,о2
84 572-41043 1 Кронштейн для ротационного фильтра 1,2о
85 572-41045 1 Кран спускной о,4о
86 57741108 * 2 Лента натяжная AM 8x4oxlx7оо TGL 39-731 о,40
87 45574007 * 1 Соединение резьбовое Н? 1о-16о TGL 82.77 л. 4 st о,о7
88 50128204 1 Прокладка уплотнительная к ножке ротационного фильтра 7оо TGL 24-59.02 л.3 o,ol
89 572-41047 1 Фланец 0,69
45578702 * 1 Патрубок приварной L 15-о9 TGL o-39o9 St 38u-2 о,о5
91 672-41060 1 Патрубок термометра о,15
92 572-41049 2 Патрубок приварной о,26
93 40876903 * 4 Болт с шестигранной головкой м 12х4о TGL 0-931 8 G о,о5
94 42081602 ' 4 Гайка шестигранная М 12 TGL 0-934 6 D o,ol
95 40745700 * 2 Винт запорный R 1 TGL о-91о 5 S о,2о
96 48852607 * 2 Кольцо уплотнительное С 32x38 TGL о-7боЗ Си As o,ol
97 572-41050 2 Патрубок фланцевый 0,35
98 572-41051 1 Патрубок фланцевый о,19
99 572-41055 1 Кронштейн для холодильника масла Л.дв. 21,23
  572-41057 1 Кронштейн для холодильника масла Пр.дв. 21,23
l00 572-41056 1 Плита крепежная 8,55
lol 48852703 * 2 Кольцо уплотнительное С 35x41 TGL о-7боЗ Си As o,ol
1o2 572-41058 1 Корпус присоединительный 1,88
1o3 572-41059 2 Держатель о,18
1o4 43510704 * 2 Шайба предохранительная 11 TGL 0-432 St o,ol
1o5 40874908 * 1 Болт с шестигранной головкой М 1ох5о TGL 0-931 8 G о,о4
1o6 601-41032 1 Фланец угловой 1,5о
lo7 572-41066 2 Прокладка уплотнительная o,ol
1o8 48041118 * 4 Прокладка уплотнительная 4ох2 TGL 24-55.39 ItH TGL 3424 o,ol
1o9 40873008 * 1 Болт с шестигранной головкой М 8х5о TGL 0-931 8 G о,о2
llo 41046901 * 2 Болт с шестигранной головкой м 1ох2о TGL 0-933 8 G о,о2
1ll 41055808 * 24 Болт с шестигранной головкой м 1ох25 TGL 0-933 8 G о,о3
112 40874801 * 4 Болт с шестигранной головкой М 1ох45 TGL 0-931 8 G о,о4
113 41114505 * 2 Шпилька ВМ 1ох25 TGL 0-939 5 S о,о2
114 41115006 * 2 Шпилька ВМ 1ох45 TGL 0-939 5 S о,о3
115 42031218 * 1 Гайка шестигранная М 8 TGL о-934 5 S o,ol
116 57741108 * 2 Лента натяжная AM 8x4oxlx7oo TGL 39-731 о,4о
117 43510501 * 2 Шайба предохранительная 8,4 T-GL 0-432 St o,ol
118 48810407 * 1 Кольцо уплотнительное А 14x18 TGL o-76o3 St o,ol
119 45307400 * 1 Фланец двухболтовой А 38x68 TGL 24-55.33 St 38u-2 0,17
12o 572-41069 1 Фланец 1-38x75 о,41
  572-41053 1 Фланец 1-28x55 о,19
  601-41086 1 Фланец 1-22х5о 0,16
  572-41054 1 Фланец 1-25x55 о,2о
  601-41061 1 Фланец 1-38x65 0,28
  601-41074 1 Фланец 1-28x65 0,37
121 45507701 * 2 Гайка накидная m 8 S-A TGL o-387o 5 S/6 S о,о3
122 45549709 * 2 Втулка шариковая S 4/8-A TGL 8278 St o,ol
123 45921603 * 1 Втулка шариковая G 5/lo-A TGL 8278 St о,о2
124 572-41085 1 Деталь соединительная 2,76
125 572-41086 1 Прокладка уплотнительная 72x2 о,о3
  601-79502 4 Прокладка уплотнительная 85x2 о,о3

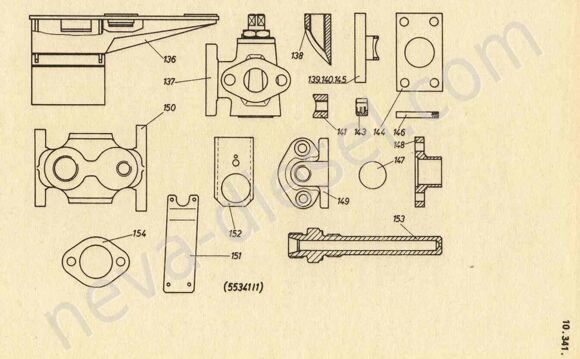

136 572-41094 1 Кронштейн для холодильни- ка масла Л.дв. 2о,9о
137 572-44901 1 Кран трехходовой 2,75
138 572-41071 1 Патрубок резьбовой о,2о
139 572-41072 1 Патрубок фланцевый о,38
140 572-41075 1 Патрубок фланцевый о,19
141 572-41076 1 Бобышка о,13
142 45954501 * 2 Патрубок приварной s 1о-о9 TGL o-39o9 St 38u-2/ St 42-3 о,о4
143 572-41077 1 Гайка накидная о,о3
144 572-41095 1 Фланец о,55
145 572-41078 1 Патрубок фланцевый о,19
146 572-41079 1 Лист сетчатый о,о4
147 572-41080 1 Шайба о,о3
148 572-41096 1 Патрубок фланцевый о,37
149 572-41061 1 Фланец угловой 1,78
15о 572-41063 1 Корпус 2,5о
151 572-41064 1 Лист поддерживающий 2
152 572-41097 2 Держат ель о,17
153 572-41062 1 Сопло разбрызгивающее о,о8
154 572-41067 1 Прокладка уплотнительная o,ol
155 672-41026 * 1 Фланец овальный глухой 5о о,17
156 41047402 * 1 Болт с шестигранной головкой М 12x2о TGL 0-933 8 G о,о3
    * Не изображено
