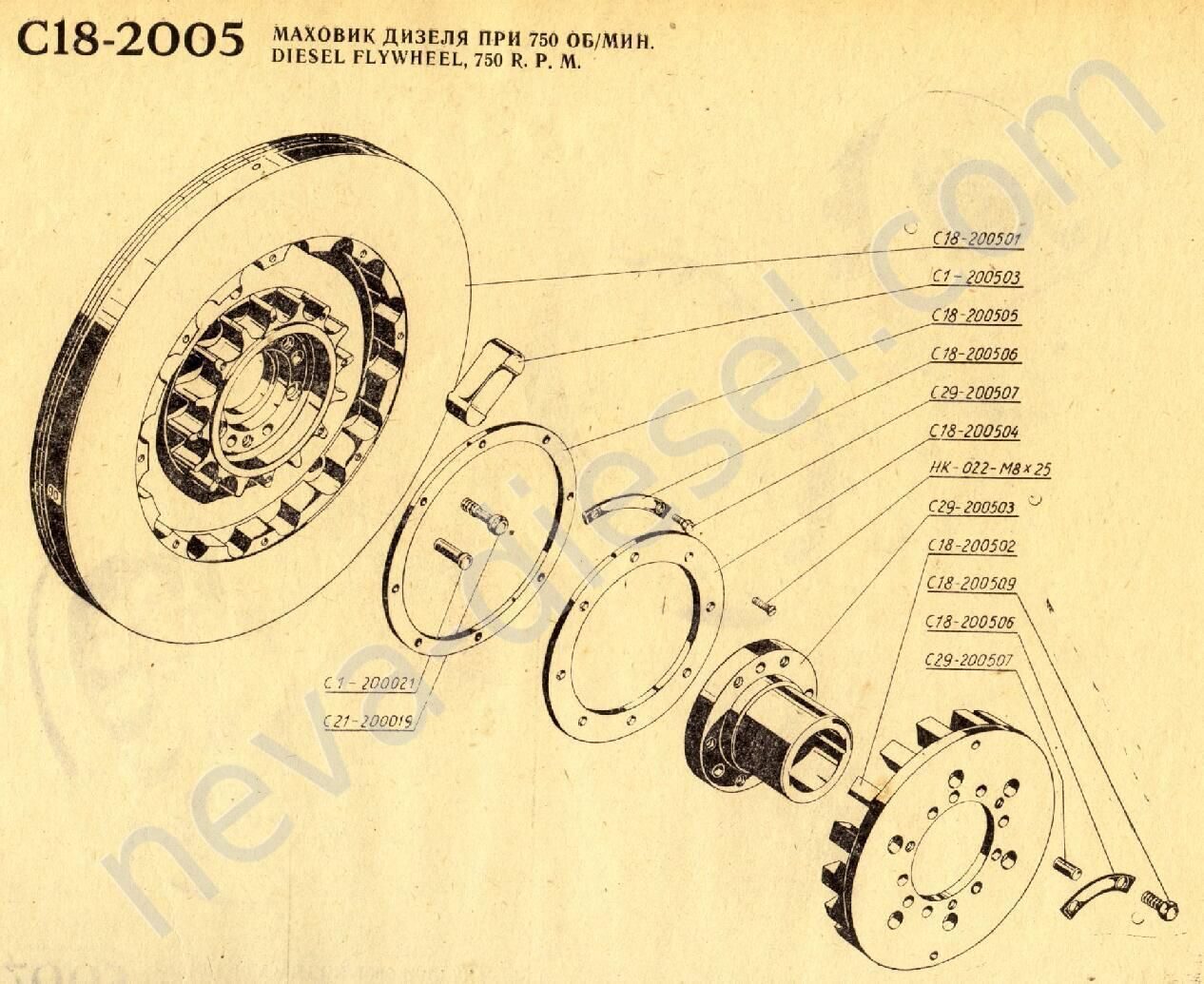

Маховик дизеля при 750 об/мин С18-2005



  Наименование № по каталогу 6ч23/30 6чсп23/30 6ч23/30 8ч23/30 8ч23/30
№№     1000об/мин   750об/мин 1000об/мин 750об/мин
1 2 3 4 5 6 7 8
1 Нижний вкладыш подшипника 21-1104 6 6 6 8 8
2 Верхний вкладыш подшипника 21-1105 6 6 6 8 8
3 Прокладка 21-1105 12 12 12 16 16
4 Шайба замочная 21-110011 14 14 14 18 18
5 Подшипник упорный 21-1101 1 1 1 1 1
6 Нижний вкладыш упорного подшип-
  ника 21-1107 1 1 1 1 1
7 Верхний вкладыш упорного подшип-
  ника 21-1108 1 1 1 1 1
8 Полукольцо упорное С-1-110103 4 4 4 4 4
9 Прокладка правая 21-110104 1 1 1 1 1
10 Прокладка левая 21-110105 1 1 1 1 1
11 Фильтр в сборе 21-1117 1 1 1 1 1
12 Блок-картер 21-130001-1 1 1 1
13 Блок-картер 22-1130001-1       1 1
14 Втулка цилиндра 1-130002-1 6 6 6 8 8
15 Втулка цилиндра 21-130002 6 6 6 8 8
16 Прокладка С1-130003-А 6 6 6 8 8
17 Кольцо уплотнительное С1-130004 12 12 12 16 16
18 Болт анкерный С1-130009 14 14 14 18 18
19 Гайка верхняя С1-130010 14 14 14 18 18
20 Гайка нижняя С1-110010 14 14 14 18 18
21 Шайба замочная 15-110011 14 14 14 18 18
22 Болт анкерный 21-130009-1 14 14 14 18 18
23 Шайба 2-130012 14 14 14 18 18
24 Гайка верхняя 2-130048 14 14 14 18 18
25 Гайка нижняя 21-110010-2 14 14 14 18 18
26 Шайба замочная 21-110011 14 14 14 18 18
27 Подшипник упорн. нижний С1-130027 2 2 2 2 2
28 Подшипник упорн. верхний С1-130028 2 2 2 2 2
29 Подшипник нижний С-1-130029 12 12 12 10 16
30 Подшипник верхний С1-130030 12 12 12 16 16
31 Шайба замочная С1-130045 2 2 2 2 2
32 Шайба стопорная С1-130071 8 8 8 8 8
33 Крышка люка с предохранительными
  клапанами 21-1340 1 1 1 1 1
34 Крышка цилиндра средняя в сборе
  без форсунки 13-1400 4 4 4 6 6
35 Крышка цилиндра крайняя в сборе
  без форсунки С1-1400 2 2 2 2 2
36 Крышка цилиндра в сборе без фор-
  сунки 21-1400 6 6 6 8 8
37 Крышка цилиндра средняя С1-140001-1 4 4 4 6 6
38 Пробка 21-140026-2 28 28 28 42 42
39 Пробка 21-140012-1 8 8 8 12 12
40 Втулка клапана 1-140007 4 4 4 6 6
41 Прокладка 21-140021-Ж 4 4 4 6 6
42 Крышка цилиндра крайняя 13-140002 2 2 2 2 2
43 Пробка 21-140026-2 14 14 14 14 14
44 Пробка 21-140012-1 4 4 4 4 4
45 Прокладка 21-140021-Ж 2 2 2 2 2
46 Втулка клапана 1-140007 8 8 8 8 8
47 Крышка цилиндра 21-140001 6 6 6 8 6
48 Втулка клапана 1-140007 24 24 24 32 32
49 Пробка 21-140002-1 12 12 12 16 16
50 Пробка 21-140021-Ж 6 6 6 8 8
51 Прокладка 21-140026-2 42 42 42 56 56
52 Клапан впускной и выпускной 21-140003-1 24 24 24 32 32
53 Опора 21-140004 24 24 24 82 32
54 Сухарь 21-140005 24 24 24 32 32
55 Втулка клапана 1-140007 24 24 24 32 32
56 Замок клапана С1-140013 24 24 24 32 32
67 Тарелка пружины 21-140016 24 24 24 32 32
58 Пружина внутренняя 21-140018 24 24 24 32 32
59 Пружина наружная 21-140019 24 24 24 32 32
60 Прокладка 21-140021 6 6 6 8 8
61 Прокладка 21-140025 12 12 12 16 16
62 Опора коромысла С1-140105 6 6 6 8 8
63 Клапан пусковой С1-1404 6 6 6 8 8
64 Пружина С1-140406 6 6 6 8 8
65 Клапан предохранительный декомпрессионный 29-1405 6 6 6 8 8
66 Прокладка под выхлопной коллектор С1-1406 6 6 6 8 8
67 Шестерня коленч, вала 20-200002-1 1 1 1 1 1
68 Хомут С1-200003 1 1 1 1 1
69 Болт хомута С1-200007 2 2 2 2 2
70 Гайка С1-200008 2 2 2 2 2
71 Привод от коленчатого вала к насосам 18-2001-3     1   1
72 Привод от коленчатого вала к насосам 20-2001 1 1   1
73 Поршень с шатуном в сборе 21-2100 6 6 6 8 8
74 Поршень рабочего цилиндра 21-210001-1 6 6 6 8 8
75 Поршень рабочего цилиндра 34754 6 6 6 8 8
76 Палец поршневой 21-210002 6 6 6 8 8
77 Кольцо маслосъемное 21-210004 24 24 24 32 32
78 Кольцо компрессионное 21-210006 24 24 24 32 32
79 Кольцо компрессионное ремонтного
  размера 21-210007 6 6 6 8 8
80 Шатун в сборе 21-2101 6 6 6 8 8
81 Шатун в сборе 34755 6 6 6 8 8
82 Шатун 21-210101-1 6 6 6 8 8
83 Крышка шатуна 21-21002-2 6 6 6 8 8
84 Шатун 34756 6 6 6 8 8
85 Крышка шатуна 34757 6 6 6 8 8
86 Втулка шатуна С-210103-1 6 6 6 8 8
87 Нижний вкладыш шатуна 21-2102 6 6 6 8 8
88 Верхний вкладыш шатуна 21-2103 6 6 6 8 8
89 Болт шатунный 21-210106 12 12 12 16 16
90 Гайка шатунного болта 1-210107 12 12 12 16 16
91 Редуктор передачи 20-300-0-1 1 1 1 1 1
92 Комплект шестерен 20-3001-1 1 1 1 1 1
93 Комплект шестерен  20-3002-1 1 1 1 1 1
94 Шестерня паразитная 21-3201 2 2 2 2 2
95 Ось паразитной шестерни 18-320101-1 2 2 2 2 2
96 Втулка 18-320103 2 4 4 4 4
97 Шестерня паразитная 21-3202 2 2 2 2 2
98 Шестерня 20-300101-1 1 1 1 1 1
99 Шестерня 20-300102-1 1 1 1 1 1
100 Шестерня 20-300201-1 1 1 1 1 1
101 Шестерня 20-300202-1 1 1 1 1 1
102 Шестерня паразитная 21-320201 2 2 2 3 2
103 Распределительный вал всасывающий 21-3301 1 1 1
104 Распределительный вал всасывающий 22-3301       1 1
105 Половина соединит, муфты С1-330104 4 4 4 6 6
106 Кулачок топливный С1-330108 6 6 6 8 8
107 Гайка топливного кулачка 21-330109 3 3 3 4 4
108 Гайка топливного кулачка С1-330110 6 6 6 8 8
109 Верхняя половина упорного кольца С1-330011 1 1 1 1 1
110 Нижняя половина упорного кольца С1-330112 1 1 1 1 1
111 Ступица шестерни 2-330113 1 1 1 1 1
112 Шестерня распр. вала 20-330114-1 1 1 1 1 1
113 Толкатель правый 21-3302 6 6 6 8 8
114 Толкатель левый 21-3308 6 6 6 8 8
115 Пружина толкателя 21-330205 12
116 Штанга толкателя 21-3303 12 12 12 16 16
117 Шестерня упругая янв.04 1 1 1 1 1
118 Шестерня регулятора 18-520104-2 1 1 1 1 1
119 Распред. вал выхлопной 21-3401 1 1 1
120 Распред. вал выхлопной 22-3401       1 1
121 Шестерня распред. воздуха 1-340103-1 1 1 1 1 1
122 Установка регулят. ОРН-30 пр. мод 35412 1     1
128 Установка регулят. ОРН-30 лев. мод 35413 1     1
124 Установка регулят. ОРН-30 пр. мод 35414     1   1
125 Установка регулят. ОРН-30 лев. мод 35415     1   1
126 Фильтр топливный 50-5400 1 1 1 1 1
127 Установка регул. ВРН-30 лев. мод 37605
128 Установка регул. ВРН-30 пр. мод 37606
129 Фильтрующий элемент 01.01.5503 3 2 2 2 2
130 Насос масляный 34758 1 1 1 1 1
  6ч/8ч (1750) с пост. 18-740009-2
  6ч/8ч (1000) 20-7400091
131 Насос масляный 20-6000-2 1 1 1 1 1
  6ч/8ч (750) с щит. 18-740009-2
  6ч/8ч (1000) с щит. 20-740009-1
132 Втулка 2-60007-1 1 1 1 1 1
133 Шестерня в сборе 20-6001 1 1 1 1 1
134 Втулка 20-600302-1 1 1 1 1 1
    18-740000-2
    20-740009-1
135 Насос масляный 21-6000-1 1 1 1 1 1
  6—8ч23/30-1 (750 об/мин, с шестерней) 18-740009-2
  6ч23/30-1 (1000 об/мин, с шестерней) 20-740009-1
136 Шестерня ведущая 21-600005 1 1 1 1 1
137 Элемент фильт. внутр. 5-6605-1 2 2 2 2 2
138 Элемент фильт. наружн. май.07 2 2 2 2 2
139 Распределитель воздуха янв.00 1 1 1 1 1
140 Шестерня распределителя воздуха 1-700004-1 1 1 1 1 1
141 Распределитель воздуха фев.00       1 1
142 Корпус распределителя воздуха 2-700001       1 1
143 Продувочный вентиль Л-7203 3 3 3 3 3
144 Клапан предохранительный на 200 кгс/см2 1-7204-2 1 1   1
145 Предохранительный клапан на 65 кгс/см2 18-7204-1     1   1
146 Редукционный клапан Л-7205 1 1 1 1 1
147 Главный пусковой клапан 13-7301-3 1 1 1 1 1
148 Щиток приборов 22-7328СБ 1   1   1
149 Щиток приборов 27-7328-8сб   1
150 Насос водяной забортной воды пра- 5-7400-Б
  вого вращения или лев. вращ. (П= 100 об/мин.) 1 1   1 -
151 Насос водяной забортной воды лево-
  го вращения или прав. вращ. 5-7400-Б         -
152 Крыльчатка 5-740005-А 1 1 1 1 1
153 Валик насоса забортной воды дизеля левого вращ. 5-740007-01         —
154 Валик насоса забортной воды дизеля
  правого вращения 5-740007-1
155 Насос водяной центров, левого вра-
  щения 7-7400-2 1 1   1
156 Насос водяной центров, правого вра-
  щения П=1000 об/мин.
157 Рабочее колесо (дизель правого вра- щения) 7-740003-2 1 1 1 1 1
158 Рабочее колесо (дизель правого вра- щения) 7-740005-2   1
159 Валик насоса (дизель правого вра-
  щения) 7-740007-2 1 1   1 1
160 Валик насоса (дизель левого враще-
  ния) 7-740007-02   1     -
161 Насос водяной центров, правого вра- 18-7400-2
  щения (П = 750 об/мин.)     1   1
162 Насос водяной заборт. воды правого 13-7400
  или левого вращения (П = 750 об/мин.)     1   1
163 Шестерня (750 об/мин.) 18-740009-2     1   1
164 Шестерня водяного и масляного на-
  сосов (1000 об/мин.) 20-740009-1 1 1   1
165 Пружина 21-740017-1 1 1 1 1 1
166 Подпятник 21-740040 1 1 1 1 1
167 Кольцо уплотнит. 5-740021А         -
168 Охладитель водяной и водомасляный 21-7600     1   I
169 Охладитель водяной и водомасляный 22-7600 1     -- 1
170 Охладитель водяной и водомасляный 27-760
