Крышка цилиндра ч2

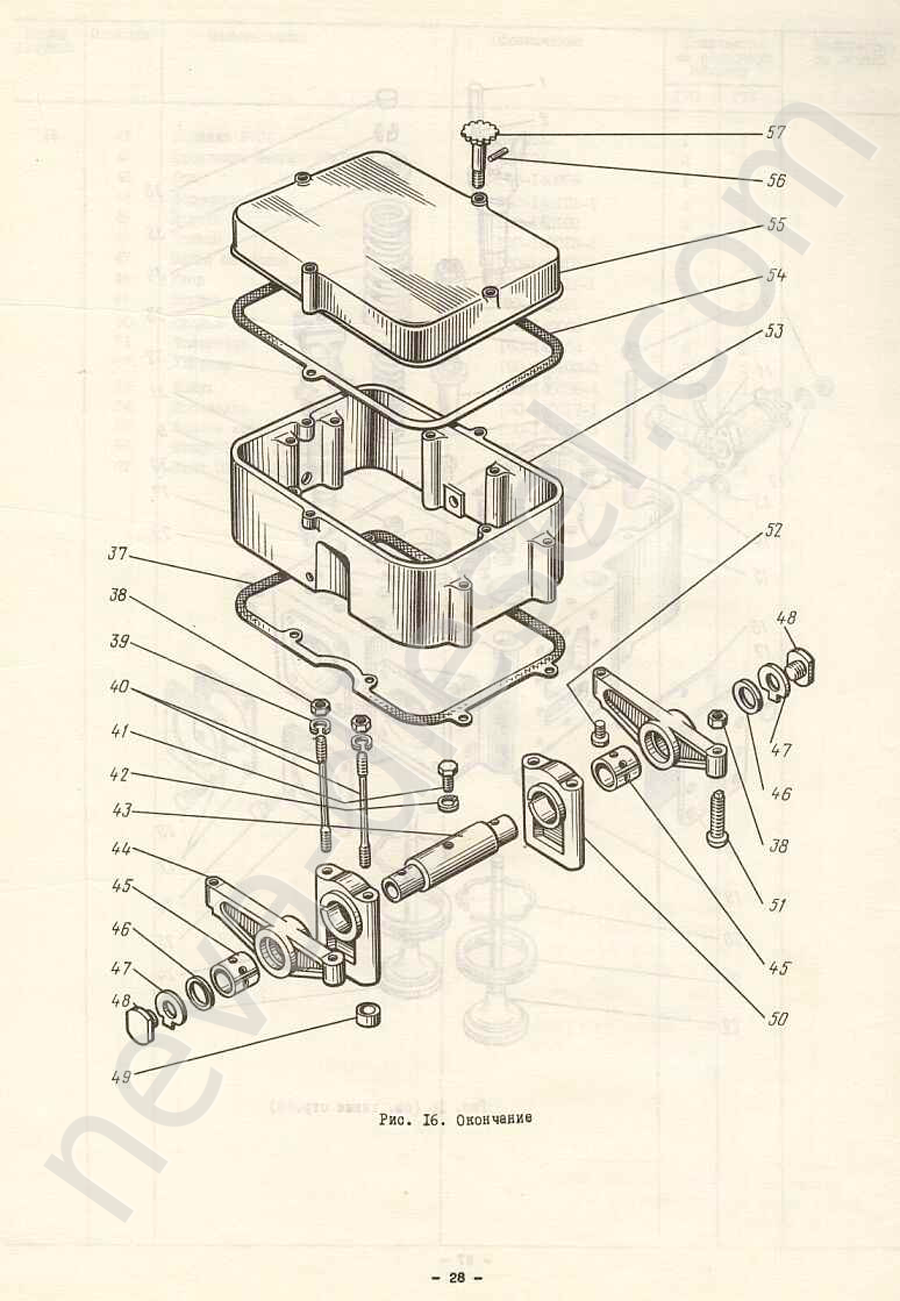

РИС

РИС

Кол. На сбор. Единицу

Рис.

Поз.

наименование

обозначение

Г70

Г74

кол. На дизель

16

Крышка цилиндра

Г60-1400-6*

6

Г60-1400-6-06**

6

Г74-1400-1***

6

1

Втулка

Г60-140040

2

2

2

Шпилька

Г60-140025

2

2

3

форсунка

Г60-Ту-24-06-1989-821-1

1

1

4

Гайка нажимная

Г60-140028-1

2

2

5

Кольцо уплотнительное

Г60-140027

4

4

6

Кольцо пружинное

Г60-140029

4

Г74-140002-1

6

7

Направляющая клапана

Г60-140004

2

2

8

Пружина внутренняя

Г60-140045

2

2

9

Гайка М16.8. 05 ГОСТ 5927-70

НК-054-1

4

4

10

Шпилька М16-8дХ150. 66. 05

НК-031-1

6

6

ГОСТ 22034-76

11

Клапан предохранительно-

Г70-1405

1

1

декомпрессионный

12

Шайба 1665Г ГОСТ 6402-70

НК-043-1

2

2

13

Прокладка

Г60-140047

1

1

14

Шпилька М16-8дХ55. 616. 05

НК-031-1

6

6

ГОСТ 22034-76

15

Крышка цилиндра

160-140001-6

1

1

,6

Прокладка

Г60-140015

2

2

17

Болт М 12x25-050 ГОСТ 7805-70

НК-016-1

22

22

18

Крышка люка

Г60-140010

2

2

19

Пробка М39хЗ

НА-0416-2

9

9

20

Замок

Г60-140043

2

2

21

Седло впускного клапана

Г60-140042

~Г

~Г

22

Клапан впускной

Г60-140002-2

1

1

23

Клапан выпускной

Г60-1406

1

1

24

Седло выпускного клапана

Г60-1400313

1

1

25

Прокладка

Г60-900.001

1

1

26

Болт М 16x40-050 ГОСТ 7805-70

НК-016-1

4

4

27

Прокладка

Г0-140030

2

2

28

Болт М 16x45-050 ГОСТ 7805-70

НК-016-1

4

4

29

Шпилька М16-8дХ75. 66. 05

НК-031-1

2

2

ГОСТ 22034-76

30

Площадка

Г60-140046

1

1

31

Шпилька

Г60-140039

2

2

32

Клапан пусковой

Г60-1404-1

1

1

33

Пружина наружная

Г60-140044

2

2

34

Тарелка пружины

Г60-140005-1

2

2

35

Кольцо разрезное

Г60-140034

2

2

36

Сухарь

Г60-140022-2

2

2

37

Прокладка

Г60-140014

2

2

38

Гайка М24-050 ГОСТ 5927-70

НК-052-1

4

4

39

Шайба 2465Г ГОСТ 6402-70

НК-043-1

4

4

40

Шпилька

Г60 140020

2

2

16

41

Ниппель 3-01

НА-0512

1

1

42

Прокладка медная 10x16x1

НА-104

2

2

43

Ось

Г60-140009

1

1

44

Коромысло

Г60-140101-1

2

2

45

Втулка

Г60-140102

2

2

46

Кольцо

Г60 140013 1

2

2

47

Шайба замочная

Г60-140012-1

2

2

48

Упор

Г60-140011-1

2

2

49

Втулка

Г60-140021

2

2

Стойка

Г60-140008

2

2

51

Толкатель

Г60-140104

2

2

52

Ударник

Г60-140103-2

2

2

53

Кожух

Г60-140006-4

1

1

54

Прокладка

Г60-140017-1

1

1

55

Крышка кожуха

Г60-140007-3

1

1

56

Штифт 6Гх20 ГОСТ 3128-70

НК-081-1

2

2
