Сигнализирующий манометрический термометр «ТКП-160 Сг-М2» предназначается для измерения теплотехнических параметров и управления внешними контурами электрических цепей от сигнализирующих устройств приборов. Выпускаются два вида термометров: местные (с жесткой связью) и дистанционные.
Соединение термобаллона с корпусом возможно в двух исполнениях для местных термометров: с радиальным или осевым расположением термобаллона.
Термометры ТКП-160Сг-М2 предназначены для измерения теплотехнических параметров масла, воды, других жидкостей и твердых тел, а также управления внешними электрическими цепями от сигнализирующих устройств приборов. Измеряемая среда должна быть неагрессивна к материалам термобаллона, который изготавливается из латуни (ЛС59-1) либо нержавеющей стали (сталь 12Х18Н10Т). Областями применения термометров в основном могут быть отопительные электрические котлы, масляные трансформаторы, водонагреватели, сауны, термостаты, бытовые и промышленные установки, в которых термосигнализаторы ТКП160 управляют температурными режимами нагревательных элементов.
Технические характеристики ТКП-160-Сг-М2
|
Характеристики |
Значения |
|
Полное название |
ТКП-160 Сг-М2 термометр манометрический, конденсационный, показывающий сигнализирующий |
|
Пределы измерений, °C |
от -25 до +75; от 0 до +120; от +100 до +200; от +200 до +300 |
|
Длина соединительного капилляра дистанционного термометра, м |
0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25 |
|
Длина погружения термобаллона, мм |
160, 200, 250, 315, 400, 500, 630, 800, 1000 |
|
Диаметр термобаллона, мм |
12, 14, 16 (для материала термобаллона 12Х18Н10Т); 16 (для материала термобаллона ЛС 59-1) |
|
Класс точности термометров |
1,5; 2,5 |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Напряжение питания сигнализирующего устройства |
до 220 В частотой 50 Гц |
|
Разрывная мощность контактов сигнализирующего устройства, В·А |
50 |
|
Масса, кг: |
|
|
- дистанционного (с капилляром25 м) |
4,5 |
|
- местного |
2,5 |
|
Средний срок службы ТКП-160Сг-М2, лет, не менее |
10 |
|
Материал термобаллона |
ЛС 59-1; 12Х18Н10Т |
|
Вид защитной оболочки капилляра для дистанционных термометров: |
|
|
- медная |
А |
|
- полиэтиленовая |
Б |
|
- поливинилхлоридная |
Г |
|
Заполнитель системы в зависимости от предела измерений |
метил хлористый технический ГОСТ 12794-80ацетон ГОСТ 2758-84толуол ГОСТ 5789-78хладон ГОСТ 8502-93 |
Примечания:
1. Допускаемое отклонение длины погружения термобаллона до250 мм (±3%). 2. Допускаемое отклонение длины соединительного капилляра ±10%. 3. Рабочий предел измерений должен быть равен последним 2/3 диапазона измерений.
Термометр ТКП-160Сг-М2 изготавливается по ТУ 25-02.091870-81.

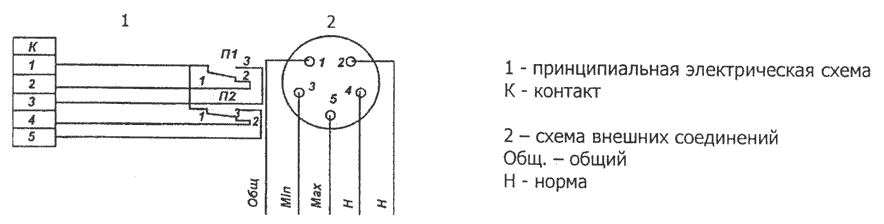

Электрическая схема ТКП-160Сг-М2
Порядок включения контактов микропереключателей при работе термометра ТКП-160Сг-М2
|
Указатель сигнализирующего устройства |
Температурная отметка шкалы, на которую установлен указатель |
Порядок переключения контактов микропереключателя |
|
Правый |
Больше температуры измеряемой среды |
|
|
Меньше температуры измеряемой среды |
||
|
Левый |
Больше температуры измеряемой среды |
|
|
Меньше температуры измеряемой среды |

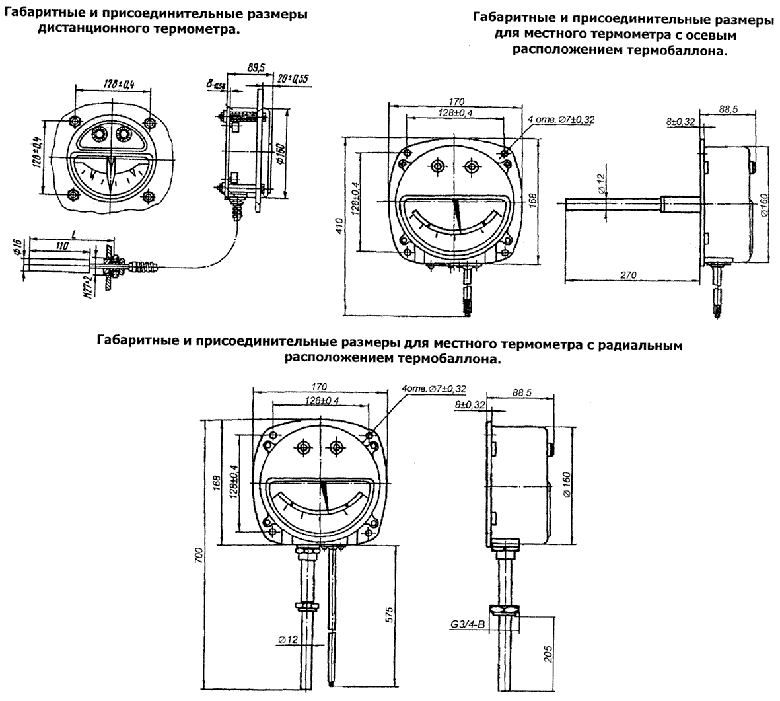

Чертеж ТКП-160Сг-М2
