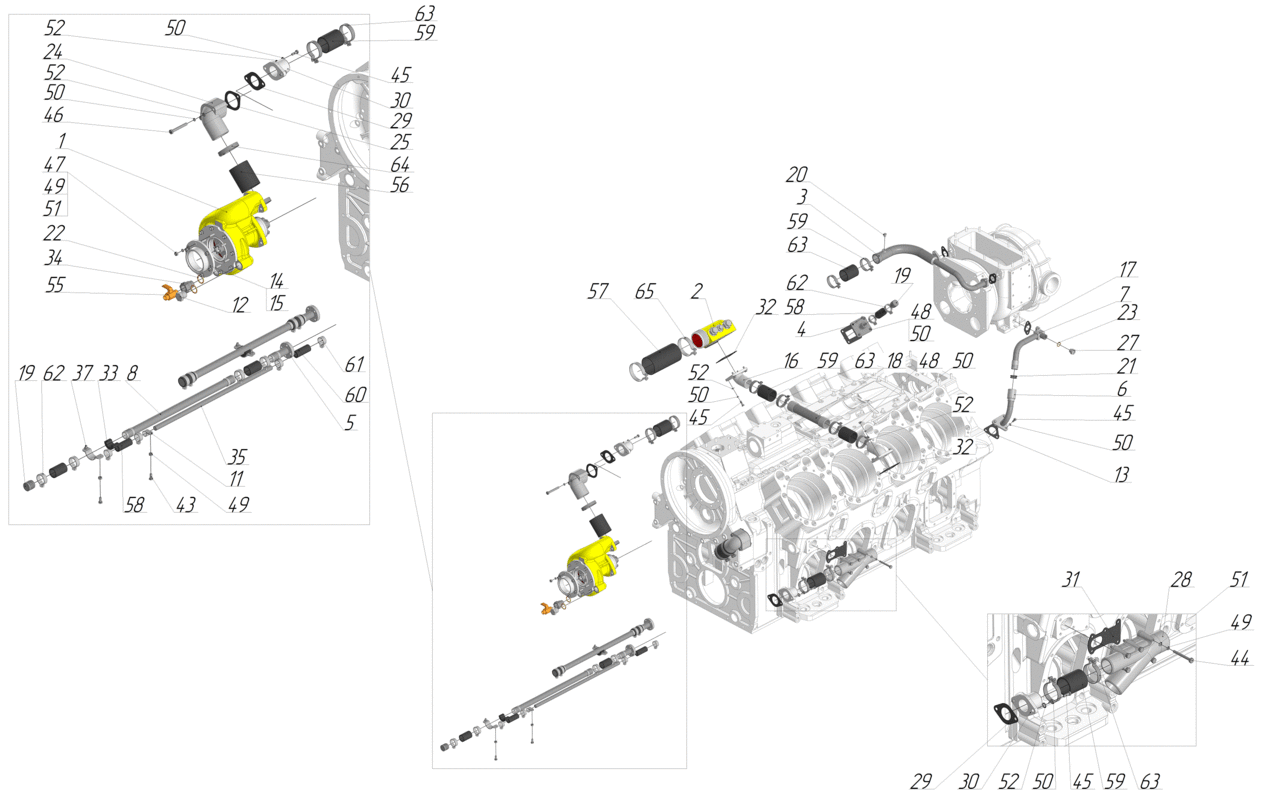

| № рисунка | Заводской номер детали | Название детали |
| 0434-49-000-4 | 0434-49-000-4 | Трубопровод водяной |
| 1 | 0330-44-000-6-04 | Насос водяной |
| 2 | 0332-49-110 | Водосборник |
| 3 | 0336-49-020 | Труба |
| 4 | 0431-49-010 | Крышка |
| 5 | 0431-49-020 | Патрубок |
| 6 | 0434-49-140 | Труба |
| 7 | 0434-49-150-1 | Труба |
| 8 | 880-40-120 | Труба |
| 11 | 320-86 | Хомут подвесной |
| 12 | 0330-36-011 | Пробка |
| 13 | 0330-40-046 | Прокладка |
| 14 | 0390-84-022 | Кольцо |
| 15 | 0330-44-142 | Фланец |
| 16 | 0330-49-005 | Патрубок |
| 17 | 0330-49-013 | Прокладка |
| 18 | 0330-49-016-8 | Труба |
| 19 | 0330-49-122 | Заглушка |
| 20 | 0330-83-352 | Пробка |
| 21 | 0333-40-106 (А1-2450) | Кольцо 030-035-30 |
| 22 | 355-15 | Кольцо 27х35 |
| 23 | 355-22 | Кольцо 20х26 |
| 24 | 0360-21-026-5 | Патрубок |
| 25 | 0360-21-027 | Прокладка |
| 27 | 0390-22-016 | Пробка |
| 28 | 0390-49-016-5 | Патрубок |
| 29 | 0390-49-045 | Прокладка |
| 30 | 0390-49-046 | Патрубок |
| 31 | 0390-49-047 | Прокладка |
| 32 | 0390-85-019 | Прокладка |
| 33 | 420-149-4 | Прокладка |
| 34 | 0430-83-026 | Переходник |
| 35 | 0431-49-002 | Труба |
| 37 | 1001-49-004 | Хомут |
| 43 | Винт с шестигранной головкой ГОСТ Р ИСО 4017-М8х20-8.8-A9L | Винт с шестигранной головкой |
| 44 | Винт с шестигранной головкой ГОСТ Р ИСО 4017-М8х80-8.8-A9L | Винт с шестигранной головкой |
| 45 | Винт с шестигранной головкой ГОСТ Р ИСО 4017-М10х25-8.8-A9L | Винт с шестигранной головкой |
| 46 | Винт с шестигранной головкой ГОСТ Р ИСО 4017-М10х80-8.8-A9L | Винт с шестигранной головкой |
| 47 | Гайка шестигранная нормальная ГОСТ ISO 4032-М8-8-A9L | Гайка шестигранная нормальная |
| 48 | Гайка шестигранная нормальная ГОСТ ISO 4032-М10-8-A9L | Гайка шестигранная нормальная |
| 49 | Шайба 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
| 50 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
| 51 | Шайба C.8.01.019 ГОСТ 11371-78 | Шайба |
| 52 | Шайба C.10.01.019 ГОСТ 11371-78 | Шайба |
| 55 | Кран шаровый полнопроходный, латунный, под шланг, с наружной резьбой G1/2 | Кран шаровый |
| 56 | 0434-49-051-01 | Патрубок силиконовый |
| 57 | 0434-49-051-02 | Патрубок силиконовый |
| 58 | 0434-49-051-04 | Патрубок силиконовый |
| 59 | 0434-49-051-06 | Патрубок силиконовый |
| 60 | 0434-49-051-03 | Патрубок силиконовый |
| 61 | Хомут NORMACLAMP GBS 27-29/18 W1 | Хомут |
| 62 | Хомут NORMACLAMP GBS 40-43/18 W1 | Хомут |
| 63 | Хомут NORMACLAMP GBS 63-68/20 W1 | Хомут |
| 64 | Хомут NORMACLAMP GBS 79-85/25 W1 | Хомут |
| 65 | Хомут NORMACLAMP GBS 97-104/25 W1 | Хомут |
