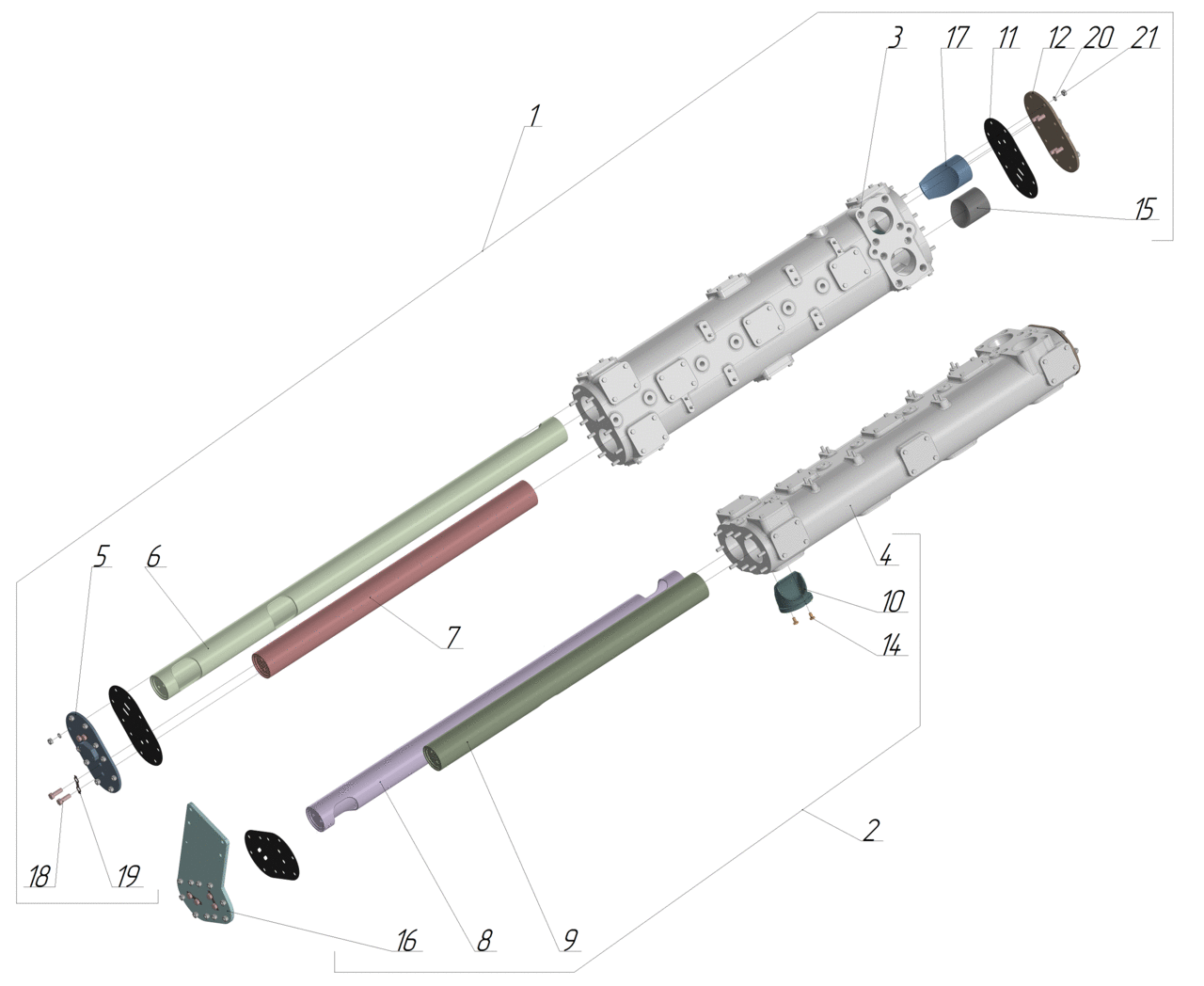

| № рисунка | Заводской номер детали | Название детали |
| 0434-85-000-7-02 | 0434-85-000-7-02 | Трубопровод выхлопной |
| 1 | 0330-85-010-10 | Коллектор выхлопной |
| 2 | 0330-85-020-10-01 | Коллектор выхлопной |
| 3 | 0330-85-030-8 | Коллектор выхлопной |
| 4 | 0330-85-040-8 | Коллектор выхлопной |
| 5 | 0330-85-090-7 | Крышка |
| 6 | 0330-85-160-8 | Труба |
| 7 | 0330-85-170-7 | Труба |
| 8 | 0330-85-180-8 | Труба |
| 9 | 0330-85-190-7 | Труба |
| 10 | 0330-85-066-1 | Дефлектор |
| 11 | 0330-85-067 | Прокладка |
| 12 | 0330-85-071-1 | Фланец |
| 14 | 0330-85-084 | Винт |
| 15 | 0330-85-113 | Вытеснитель |
| 16 | 0336-85-001 | Кронштейн |
| 17 | 0390-85-039-01 | Вытеснитель |
| 18 | 0390-85-041 | Болт |
| 19 | 353-65 | Шайба стопорная |
| 20 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
| 21 | Гайка М10-6H.8.019 ГОСТ 5927-70 | Гайка |
