| № рисунка | Заводской номер детали | Название детали |

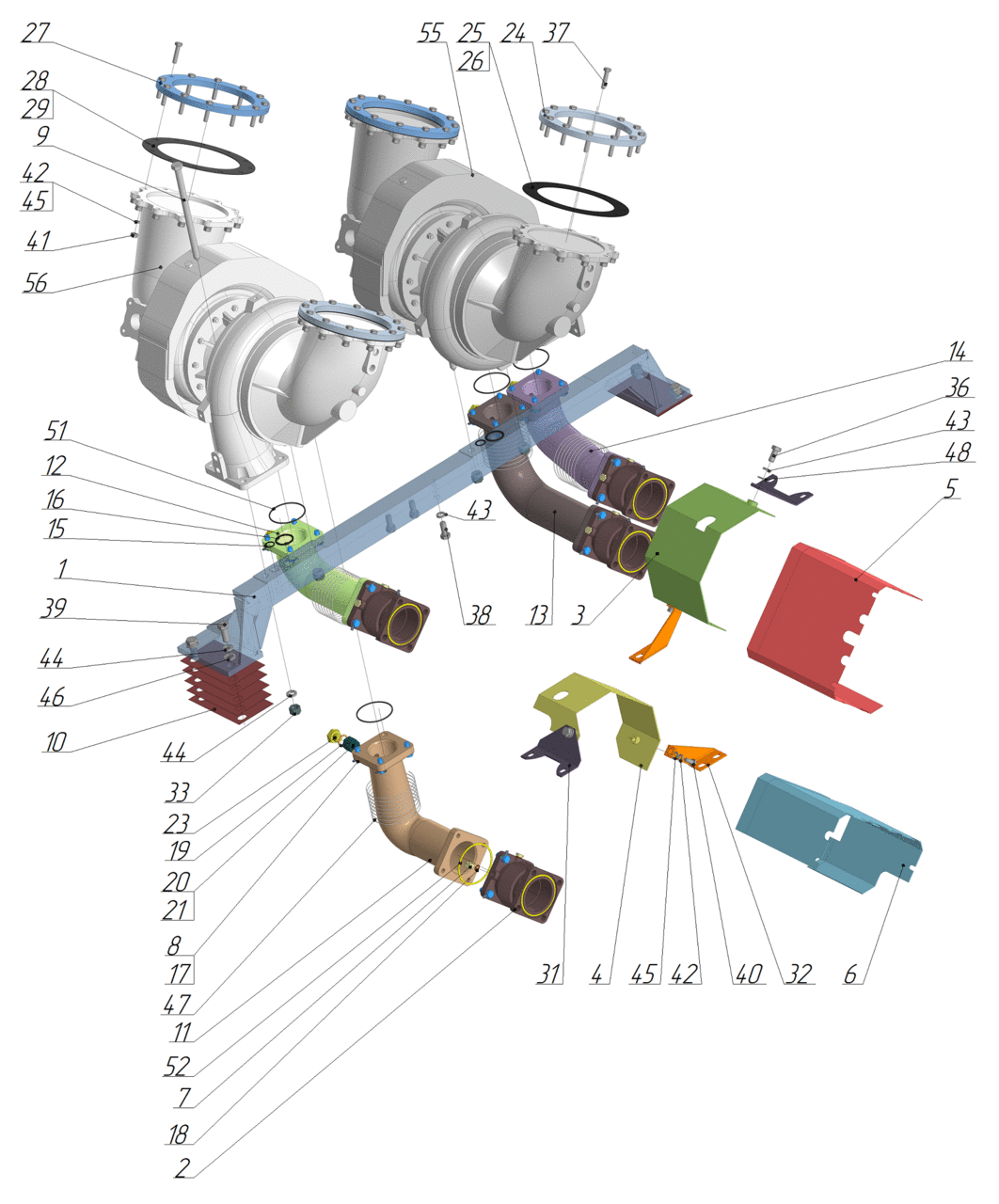

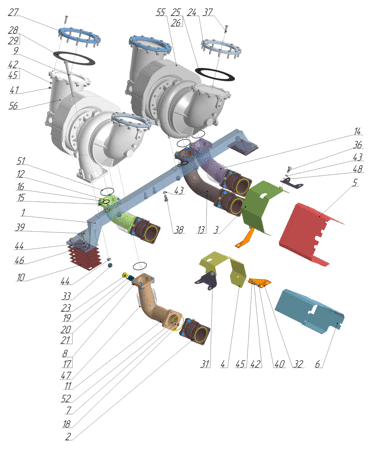

| 0434-80-000-2 | 0434-80-000-2 | Установка турбокомпрессоров |
| 1 | 0330-80-110-4 | Балка |
| 2 | 0390-80-010-5 | Компенсатор |
| 3 | 0434-80-020 | Кожух правый |
| 4 | 0434-80-030 | Кожух левый |
| 5 | 0434-80-040 | Кожух правый большой |
| 6 | 0434-80-050 | Кожух левый большой |
| 7 | 301-101 | Заглушка |
| 8 | 0330-80-046 | Болт |
| 9 | 0330-80-093-2-01 | Болт |
| 10 | 0330-80-095 | Прокладка регулировочная |
| 11 | 0330-85-308 | Патрубок |
| 12 | 0330-85-309 | Патрубок |
| 13 | 0330-85-311 | Патрубок |
| 14 | 0330-85-312-1 | Патрубок |
| 15 | 0333-04-028 (А1-2436) | Кольцо 020-025-30 |
| 16 | 0333-04-029 (А1-2437) | Кольцо 038-046-46 |
| 17 | 353-20 | Шайба стопорная |
| 18 | 355-06 | Кольцо 12х16 |
| 19 | 355-13 | Кольцо 22х30 |
| 20 | 355-22 | Кольцо 20х26 |
| 21 | 0360-85-055 | Втулка |
| 23 | 401-452 | Пробка |
| 24 | 0434-80-001 | Фланец |
| 25 | 0434-80-002 | Прокладка |
| 26 | 0434-80-002-2 | Прокладка для впускного патрубка |
| 27 | 0434-80-003 | Фланец |
| 28 | 0434-80-004 | Прокладка |
| 29 | 0434-80-004-2 | Прокладка для выхлопного патрубка |
| 31 | 0434-80-014 | Кронштейн верхний |
| 32 | 0434-80-015 | Кронштейн нижний |
| 33 | 505-74 | Гайка |
| 36 | Винт с шестигранной головкой ГОСТ Р ИСО 8676-М14х1,5x25-8.8-A9L | Винт с шестигранной головкой |
| 37 | Болт с шестигранной головкой ГОСТ Р ИСО 4014-М10x45-8.8-A9L | Болт с шестигранной головкой |
| 38 | Винт с шестигранной головкой ГОСТ Р ИСО 8676-М14х1,5x35-10.9-A9L | Винт с шестигранной головкой |
| 39 | Винт с шестигранной головкой ГОСТ Р ИСО 4017-М16x40-8.8-A9L | Винт с шестигранной головкой |
| 40 | Винт с шестигранной головкой ГОСТ Р ИСО 8676-М10х1,25x25-8.8-A9L | Винт с шестигранной головкой |
| 41 | Гайка шестигранная нормальная ГОСТ ISO 4032-М10-8-A9L | Гайка шестигранная нормальная |
| 42 | Шайба 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
| 43 | Шайба 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
| 44 | Шайба 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
| 45 | Шайба C.10.01.019 ГОСТ 11371-78 | Шайба |
| 46 | Шайба C.16.01.019 ГОСТ 11371-78 | Шайба |
| 47 | 0434-80-022 БЧ | Проволока 1,5-Т-2-20Х13 L=(2500±500) мм |
| 48 | Шайба C.14.01.019 ГОСТ 11371-78 | Шайба |
| 51 | Прокладка СНП Тип III 99х86х3,2 ТУ 2577-002-00149251-94 | Прокладка |
| 52 | Прокладка СНП Тип III 112х99х3,2 ТУ 2577-002-00149251-94 | Прокладка |
| 55 | ТКР180.01.02-01 ТУ 36 43509-063-53129515-2015 | Турбокомпрессор |
| 56 | ТКР180.01.02-02 ТУ 36 43509-063-53129515-2015 | Турбокомпрессор |
